Mortier De 54mm: Première Version, suivi de la conception à l'utilisation Options

[rem de la T.A.C]

Bonjour à tous,

Comme je l'avais dis dans un tuto qui présentait un très bon mortier d'airsoft, moi aussi je me suis mis à plancher sur le sujet.

Je vais donc essayer de vous présenter en détails ma petite conception, en agrémentant ce sujet par schémas et photos (quand je saurais comment les intégrer) qui pourront être bénéfiques à la compréhension et tout simplement au plaisir des yeux...

La moindre question de votre part et je tacherais d'y répondre le plus clairement et le plus rapidement possible...

Voila pour le message d'ouverture, maintenant, place, place, présentation!!!

[rem de la T.A.C]

1) Etude de conception

Vous allez me dire: "étude de conception, tu parles, le mec a pris un bout de papier pis il a dessiné vite fait son mortier pis après il a sorti les zoutils pis il inventait au fur et à mesure, normal quoi..."

Et bien non, j'ai menée une véritable étude pour la construction de ce mortier! Elle s'est déroulée en 3 étapes:

- Grifonnage et ébauches (comprenant une simili étude des besoins)

- Plannification pièce par pièce et ensemble, avec étude statique graphique (pour les mouvements de pieds particulièrement)

- Modifications et apports



Toute cette périodes c'est étalée sur plusieures soirées, et il me reste encore à recopier au propres les plans, on ne sait jamais!

Une fois les plans en poche, tout deviens plus facile pour la construction, et cela enlève pas mal de problèmes (pas tous malheureusement).


Prochaine étape à détailler, conception, mais avant je ferais part de la présentation du mortier par le biais de photos et d'explications (cela ayant un peu rapport à la conception).


2) Présentation du mortier


Mon souhait à été de construire un mortier de taille moyenne (90cm de fût quand même!), assez cossu pour un meilleur réalisme, mais étant fonctionnel et transportable.

Pour ce faire, je me suis fixé des côtes maximales à ne pas dépasser une fois plié, cela à été pratiquement mission accompli. Une seule côte à du être dépassée, mais de seulement quelque cm.



Ce message a été modifié par rem de la T.A.C - 30/09/2007, 18:32.

[Jack_Bauer_CTU]

Je veut la suite!!!!!!!!!!!! Désolé pour mon impatience ....
Bon courrage pour la suite !

[rem de la T.A.C]

2) Présentation du mortier (suite)

a) le fût

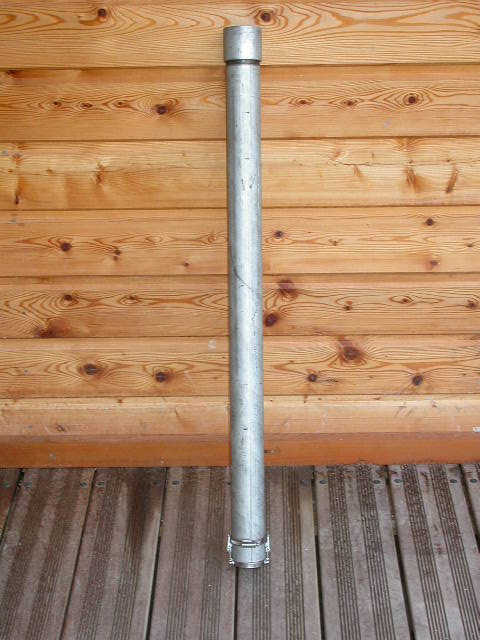

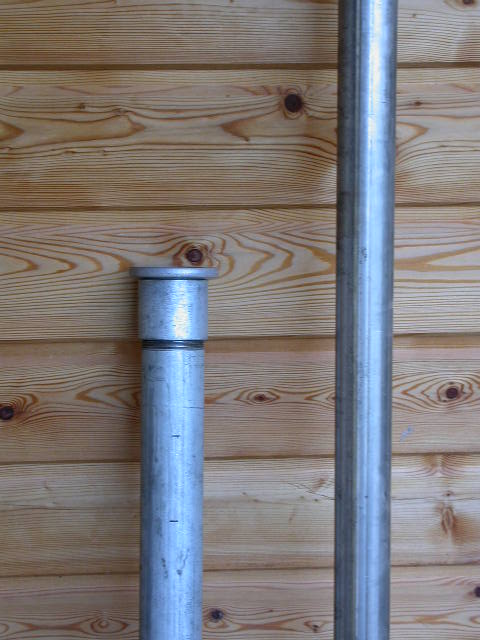

J'ai opté pour la construction d'un fût de taille assez conséquente, puisque le diamètre exterieur est de 60mm. Il est en acier galvanisé, d'une épaisseur de 3mm. Le diamètre intérieur est donc de 54mm.
Il mesure environ 90cm de long et pèse entre 5 et 6 kg (a vu de nez).

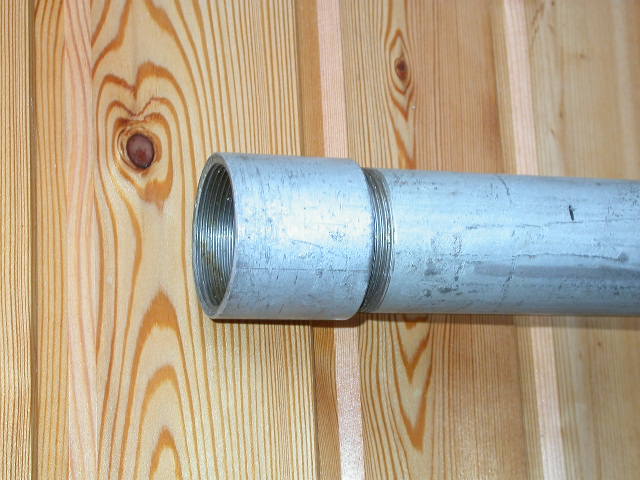

Une extrémitée est filletée, et elle acceuille un collier qui fait office de bouche du canon.





Sachant que le mortier utilise des grenades airsoft de 40mm (43mm au culot en réalité), il a fallut trouver un moyen de rétrécir le diamètre intérieur, et donc de le passer de 54mm à 43 mm ou légerement plus.

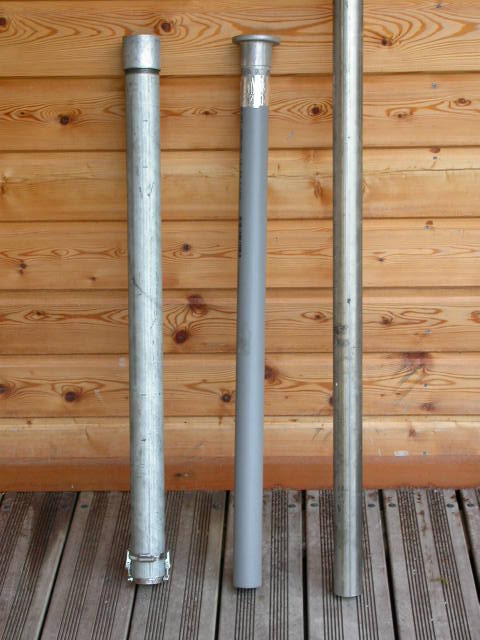

Pour ce faire, un deuxième fût, le fût interrieur que l'on appellera la chambre de glissement, a été introduit à l'intérieur du premier. Le diamètre intérieur est donc passé de 54mm à approximativement 45mm.
Il est actuellement en PVC, mais il y a possibilité de l'interchanger avec un tube inox. Par contre il faudra usiner des bagues de compensation à rajouter sur la grenade pour l'utilisation du tube inox, du fait de ses parois plus minces et donc du diamètre intérieur légerement plus grand.




Ce fût intérieur est couplé d'un côté à une collerette qui fera partie de la bouche du canon, et aura aussi la fonction de clips pour une éventuelle rallonge de fût du mortier (explications plus loin).




Rallonge du fût:

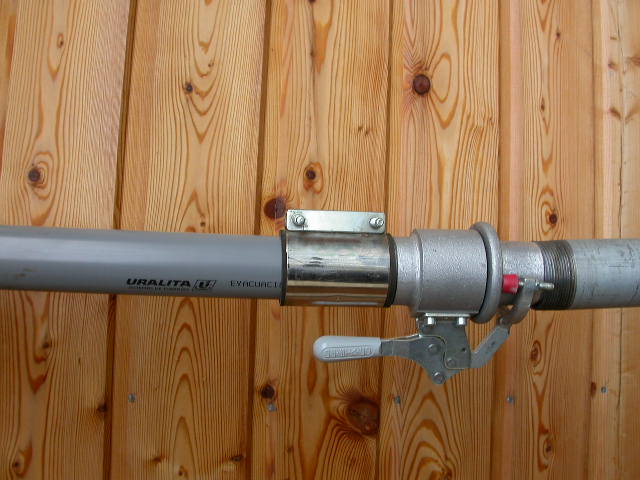

C'est une éventualité prise en compte au moment de la conception. Ca ne servira peut etre pas, mais c'est quand même possible. Peut etre une meilleur précision avec cet rallonge? Peut etre plus esthetique? Qui sait... Cette rallonge est composé du système d'attache, d'un collier serrant et d'un tube (PVC sur la photo, mais inox en réalité).







Ce message a été modifié par rem de la T.A.C - 02/10/2007, 17:55.

[rem de la T.A.C]

b ) le système de mise a feu


Pour l'expulsion des billes, j'ai choisi le système de la grenade a billes (pas de pyrotechnie). elle sera lachée de la gueule du canon, et ira se percuter au fond du fût (méthode choisi pour son réalisme et sa simplicitée).


La grenade:

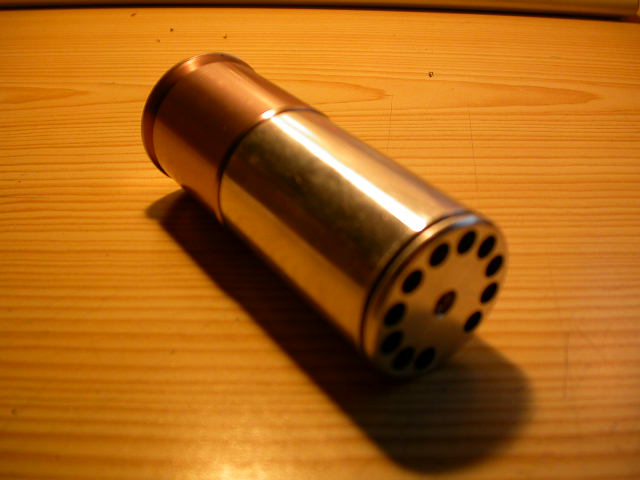

Il s'agit pour le moment d'une grenade 40mm BB shower de 165 billes fabriquée par CA. Le mortier peut acceuillir toutes les grenades de ce diamètre ayant un bouton centrale de percution ( toutes a ma connaissance, je me trompe peut-etre).









Le percuteur:

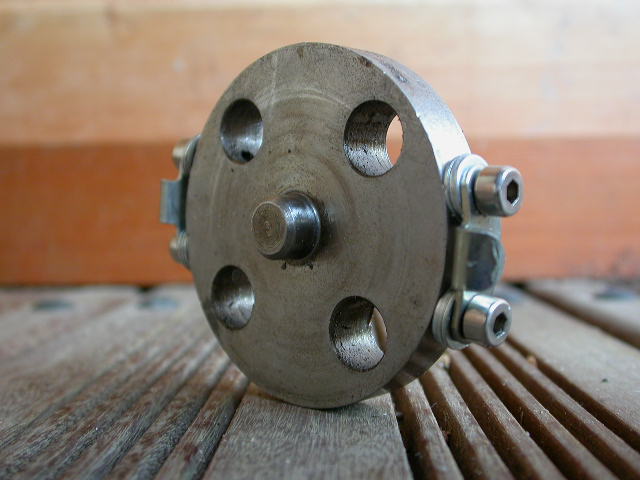

Il s'agit d'un cylindre ayant un téton en son centre. Il est lié au fût par l'intermédiaire de deux fermoirs, ce qui permet de sortir la grenade après chaque tir.










Ce message a été modifié par rem de la T.A.C - 02/10/2007, 17:20.

[shawnX]

Trés sympa tout ca!
j'ai hate de voir les tests de tir!
Je pense m'en faire un ,modèle 60mm WW2.
Je regroupe des infos sur les systeme de mise a feu,et je vais tester bientôt une grenade CO2 madbul de 200coups!
Bon courage et felicitation!

[rsoftokz]

sympa

ça promets un truc bien a l'arrivée

http://www.inetres.com/gp/military/infantry/mortar/M224.html

[rem de la T.A.C]

c) les pieds réglables


Les pieds sont surement les parties du mortier qui évolueront le plus. Ils sont pour le moment assez basics, et surtout non terminés. Il y aura encore du boulot à ce niveau là.

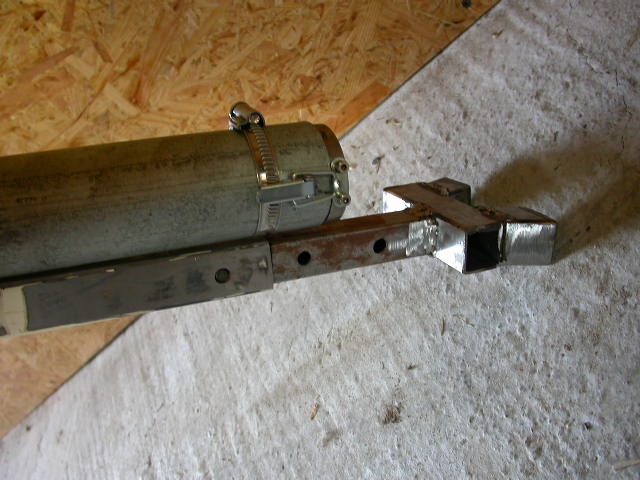

Le pied arrière:

C'est un pied qui sert à mettre un écart entre le sol et le fond du fût. Il est réglable (3 positions) et se repli intégralement. Cela permet:
-plié, un transport moins encombrant
-déplié, pour pouvoir sortir la grenade après le tir


Ce pied ne sera sans doute pas modifié par la suite.

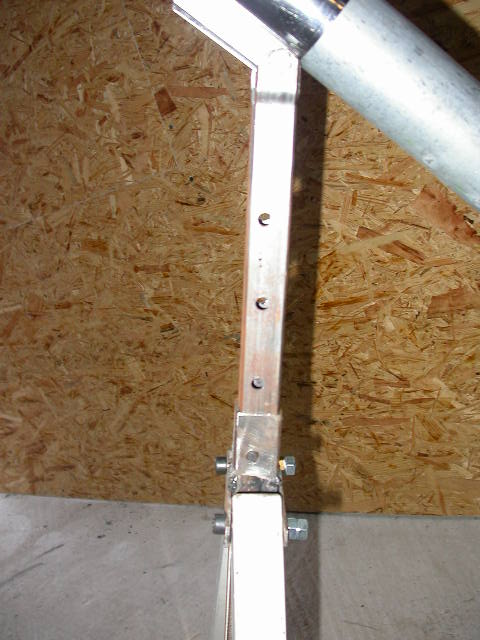

Le pied avant

Il est actuellement réglable par crans. Il se replie aussi intégralement en 3 mouvements:
1) rétracter en hauteur (coulisseau et vis de pieds)
2) plier les deux pieds en les rabatants contre le coulisseau
3) plier l'ensemble sous le mortier

photos, mais pied non terminé










Il y aura une seconde version, réglable grâce à une manivelle.


EN CONSTRUCTION

[rem de la T.A.C]

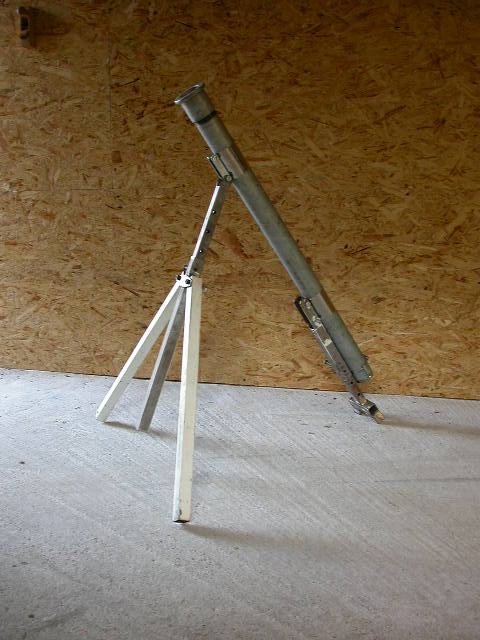

Allez, une petite photo d'ensemble de l'engin, même si il n'est pas fignolé...reste quelques détails puis poncage, peinture ( noire ou olive drab d'ailleur??? dites moi) et un peu de personalisation. Ensuite une caisse en bois et ca roule! ou plutôt ca tire...

[rem de la T.A.C]

Vous pouvez apporter vos idées, vos impressions et vos questions, je complèterais mes messages pendant la finalisation du mortier...Ensuite viendrons les parties préparation et déco (peinture, poncage...), puis les essais!

voila pour mon avancement à ce jour.

Rem

[rsoftokz]

vert olive la peinture.....

[rem de la T.A.C]

vert olive la peinture.....

je penchait aussi pour cette couleur, mais je voulais etre sûr...

Tu as une adresse sur le net où en acheter?

[rsoftokz]

heu....
cherche sur FA avec Krylon, sinon essayes les surplus ou les sites parlant de reconstitution de vehicules militaires

[wanderlei]

Très sympa!

[rem de la T.A.C]

heu....
cherche sur FA avec Krylon, sinon essayes les surplus ou les sites parlant de reconstitution de vehicules militaires

Ok merci, je trouverais bien...

[death shadow]

Pour de la peinture couleur Olive il y a ce site:
Ici


Bonne chance pour la suite, c'est du beau boulot

[Customisator]

Projet très simpa et plutôt original,ca change des lance-grenades,lance-roquettes...etc

Vivement les photos une fois terminé

Et vivement un feedback après une partie

Steph

[rem de la T.A.C]

Merci à vous pour vos encouragement, c'est plûtot simpa!
Je vous ferais part de l'avancement des travaux, mais ca prends quand meme du temps, surtout la finition...
encore merci

Rem

[la_belette]

j'ai hate de voir ce que ça va donner ! bon courage et trés belle initiative !

[Christo-F]

et un an apres ça a donné quoi?.....










désolé du détérage!
